Na targach K 2025 w Düsseldorfie, Netstal, Hala 15, stoisko D24, zaprezentuje wysokoefektywne rozwiązanie systemowe do produkcji 1‑litrowych wiader z etykietą w formie. Ekspozycja koncentruje się na maszynie Elios 5500 PAC, wariancie zoptymalizowanym pod kątem opakowań, o sile zamykania 5500 kN. Konfiguracja kładzie nacisk na wysoką precyzję, stabilną powtarzalność procesu i wysoką efektywność energetyczną, wspierając maksymalną produktywność i jakość wyprasek. Wiadra IML na jogurty i inne produkty mleczne w klasie 1 litra są powszechnie stosowane, a ten format opakowań łączy wysoką estetykę z lepszą recyklingowalnością, wysoką efektywnością materiałową oraz niższym śladem CO2 w porównaniu z alternatywnymi materiałami. Netstal działa w obszarze IML od początków tej technologii i konsekwentnie koncentruje się na efektywności opakowań, rozumianej jako zdolność opakowania do spełniania funkcji przy minimalizacji zużycia materiału, kosztów i wpływu na środowisko.
Prezentowana aplikacja ilustruje produkcję cienkościenną przy obniżonym zużyciu materiału. Wykorzystuje wysoką dynamikę wtrysku do pewnego wypełniania wąskich kanałów przepływu przy krótkich czasach cyklu oraz integruje automatykę do podawania etykiet, odbioru wyprasek, kontroli i sztaplowania. Kompletna cela łączy maszynę, formę, etykiety IML i peryferia, pokazując stabilną produkcję lekkich, nadających się do recyklingu wiader.
Aplikacja cienkościennego wiadra IML
1‑litrowe wiadro jest wytwarzane z polipropylenu dostarczonego przez partnera materiałowego Sabic i waży 23 gramy. Według wewnętrznie udokumentowanych aplikacji referencyjnych około 20 lat temu każde wiadro wymagało o ok. 15 gramów więcej materiału. Uzyskanie tak niskiej masy przy cienkich ściankach wymaga wysokiej wydajności wtrysku. Seria Elios firmy Netstal, stanowiąca punkt odniesienia dla opakowań cienkościennych od debiutu w 2016 r., zapewnia wymaganą dynamikę. W modelu Elios 5500 PAC hybrydowa jednostka wtryskowa z technologią dwuzaworową osiąga prędkości wtrysku do 1100 mm/s w trybie High Power oraz maksymalne ciśnienie wtrysku 2400 bar. Wysokoprecyzyjne sterowanie wtryskiem RFC, o rozdzielczości sterowania w zakresie milisekund, utrzymuje masę wyprasek w wąskich tolerancjach.

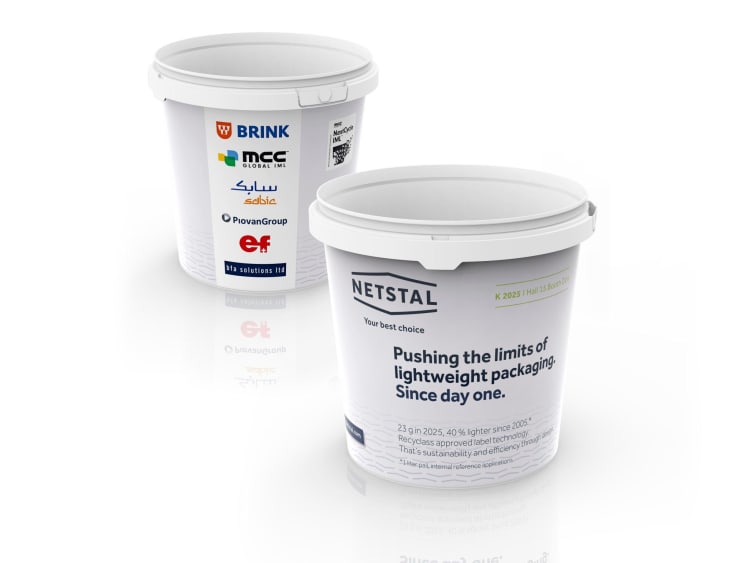

1‑litrowe wiadro na jogurt waży zaledwie 23 gramy
Konfiguracja systemu i automatyzacja
Produkcja odbywa się w formie 4‑gniazdowej od partnera systemowego Brink. Brink dostarcza również zintegrowany system obsługi z wejściem bocznym. Szybka automatyka wprowadza etykiety do gniazd, odbiera gotowe wypraski, wykonuje kontrolę kamerową i odkłada wiadra na przenośnik. Etykiety NextCycle IML od partnera MCC Global są zoptymalizowane pod kątem recyklingu i zatwierdzone przez organizację RecyClass. W recyklingu mechanicznym etykieta PP całkowicie oddziela się od pojemnika i nie wpływa na strumień materiałowy polipropylenu.
Osiągi jednostki zamykania i efektywność energetyczna
Czas cyklu wynosi 3,8 s, co odpowiada ok. 3800 wyprasek na godzinę. Jednostka zamykania wykorzystuje wytrzymały pięciopunktowy, podwójny mechanizm kolanowy, zapewniający dynamiczne, a zarazem bezpieczne dla formy ruchy przy wysokich obciążeniach. Czas suchego cyklu dla maszyny o sile zamykania 5500 kN wynosi 1,7 s. Przy rozstawie kolumn 920 × 920 mm i skoku otwarcia 901 mm Elios 5500 PAC bez trudu mieści większe formy.
Hybrydowa koncepcja napędu obejmuje odzysk energii. Energia kinetyczna generowana podczas hamowania jest kierowana do silnika elektrycznego napędu głównego, przekształcana w energię hydrauliczną i magazynowana. Nawet przy pełnym obciążeniu umożliwia to oszczędność energii elektrycznej sięgającą 50% w porównaniu z maszyną w pełni hydrauliczną. Opcjonalna redukcja ciśnienia układu może dodatkowo zwiększyć efektywność energetyczną bez obniżania produktywności. Opcja ta trwale dostosowuje maksymalne ciśnienie układu hydraulicznego do poziomu optymalnego, obniżając zużycie energii i obciążenia mechaniczne. Korzyść zależy od różnicy między maksymalnym ciśnieniem układu maszyny a rzeczywistym ciśnieniem wymaganym przez dane zastosowanie.

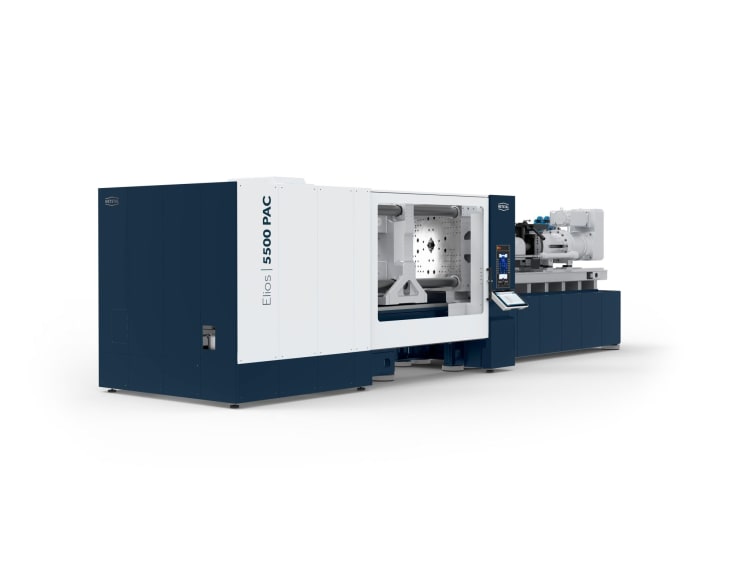

Wydajny i energooszczędny: Elios 5500 PAC produkuje cienkościenne wiadra IML na K 2025
Sterowanie, łączność i peryferia
System sterowania Axos 9 wspiera intuicyjną obsługę w pełni zintegrowanej celi, umożliwiając wykorzystanie potencjału wydajności maszyny. Opcjonalna funkcja Smart Operation z czterema przyciskami upraszcza i zabezpiecza rutynową obsługę maszyny w warunkach produkcyjnych. Usługi cyfrowe obejmują bezpłatny Netstal eService oraz płatny Netstal Remote Control. Do standaryzowanej wymiany danych i integracji obecne maszyny są wyposażone w interfejsy Euromap oparte na OPC UA. Partner cyfrowy bfa solutions zaprezentuje efektywną integrację, łącząc obie wtryskarki na stoisku Netstal ze swoim systemem MES.
Wśród peryferiów na ekspozycji znajdują się podajnik materiału firmy Piovan oraz agregat chłodniczy firmy ef cooling, dopełniając konfigurację celi dla ciągłej, wysokowydajnej produkcji cienkościennych wiader IML.
