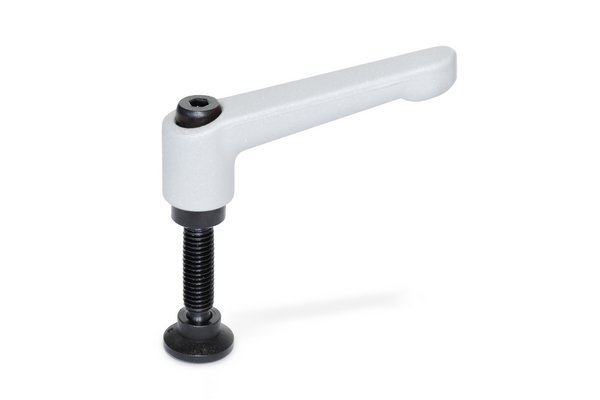

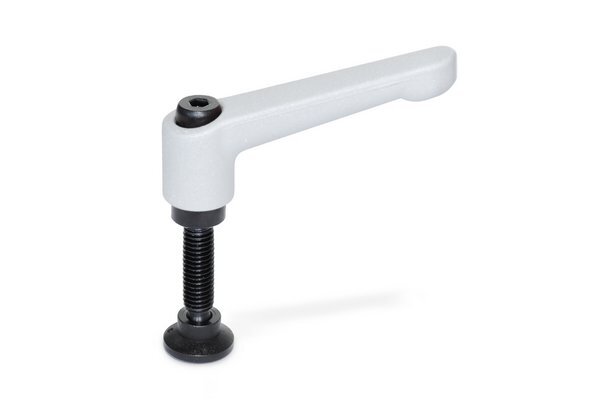

Nowe dźwignie nastawne z elementem dociskowym

Nowe dźwignie nastawne z elementem dociskowym
Firma Elesa+Ganter rozszerzyła ofertę dźwigni nastawnych o nowy model serii GN 306 wyposażony w element dociskowy chroniący powierzchnię dociskaną. Nowy produkt jest dostępny w pięciu wariantach wykonania zakończenia trzpienia gwintowanego, dzięki czemu możliwe jest dopasowanie odpowiedniego rozwiązania do współpracującej powierzchni.

Dźwignie nastawne GN 306 powstały z myślą o zastosowaniu w przemyśle maszynowym. Są szczególnie polecane do aplikacji, w których wymagane są średnie i duże momenty dokręcania. Sprawdzą się także w warunkach podwyższonej temperatury i w kontakcie ze smarami i olejami.

Zasada działania i konstrukcja nowej dźwigni bazuje na najpopularniejszej metalowej dźwigni nastawnej serii GN 300. Dźwignie nastawne charakteryzują się możliwością zmiany pozycji ramienia względem śruby poprzez jego odciągnięcie i obrót w dowolnym kierunku. Po puszczeniu ramienia następuje jego samoczynne zasprzęglenie.

W dźwigniach typu GN 306 śrubę dociskową zastąpił element dociskowy o specyficznych właściwościach. W ofercie znajduje się 5 różnych wariantów dźwigni:
  • Typ KU - dźwignia ze śrubą dociskową z poduszką z tworzywa polecaną do zapobiegania uszkodzeniom i zarysowaniom powierzchni elementów dociskanych,
  • Typ MS - z poduszką mosiężną chroniącą czoło śruby dociskanej przed zbyt szybkim zużyciem,
  • Typ DZ - ze stalową, hartowaną poduszką sferyczną - rozwiązanie polecane do punktowego docisku,
  • Typ ZK - z zakończeniem kulowym - także polecane do docisku punktowego,
  • Typ KD - z elementem dociskowym zakończonym stopką wahliwą - rozwiązanie polecane do zastosowań w miejscach, w których płaszczyzna elementu dociskanego może nie być prostopadła do osi śruby, lub w przypadku, gdy konieczne jest rozłożenie nacisku na większą powierzchnię.

Elesa+Ganter
