Przewody stosowane w przemyśle często pracują w warunkach dalekich od nominalnych. Nagłe spadki temperatury poniżej zera oraz długotrwałe oddziaływanie wysokiego ciepła mogą prowadzić do uszkodzeń płaszcza, zakłóceń komunikacji i awarii instalacji. Igus opisuje linię chainflex jako przewody odporne na temperaturę, przeznaczone do pracy w ruchu w e-prowadnikach, z zakresem od -40°C do +180°C. W aplikacjach zewnętrznych zimą nieprawidłowy dobór przewodu może skutkować pęknięciami i przestojami. W premierowym odcinku drugiej serii materiałów z Dr chainflex producent przedstawia przypadek diagnostyczny i rekomenduje dobór płaszcza PUR lub, dla ekstremalnego mrozu, TPE. Rozwiązania te są kierowane do obszarów takich jak technika chłodnicza i klimatyzacyjna, aplikacje morskie oraz środowiska o podwyższonej temperaturze, w tym hutnictwo, obróbka szkła, ceramiki i cementu. W suwnicach z długimi przesuwami wymagana jest jednocześnie elastyczność przewodów i odporność na ciepło.
Producent podkreśla, że chainflex łączy odporność termiczną z trwałością mechaniczną, co ma umożliwiać niezawodną pracę w ruchu. W obszarach trudno dostępnych lub o wysokim koszcie przestojów, takich jak huty, zakłady przetwórstwa tworzyw sztucznych czy przemysł morski, ograniczenie interwencji serwisowych jest kluczowe. W odpowiedzi na te wymagania igus projektuje przewody jako zintegrowany system, od geometrii żył, skrętek i splotów po dobór materiałów płaszcza oraz kompatybilność z e-prowadnikami. Zastosowanie płaszczy z tworzyw sztucznych, w tym PUR i TPE, ma ograniczać powstawanie mikropęknięć oraz redukować naprężenia wewnętrzne podczas cyklicznego zginania. Producent udostępnia również materiał wideo na stronie igus.pl/doktor, w którym omawia dobór przewodów do niskich temperatur.
Zakres temperatur i dobór materiału płaszcza
Zależnie od branży przewody muszą sprostać różnym zakresom temperatur. Przewody niskotemperaturowe są stosowane w technice chłodniczej i klimatyzacyjnej, w aplikacjach morskich oraz w zewnętrznych systemach eksploatowanych zimą. W tych warunkach, szczególnie w aplikacjach z ruchem, rekomendowane są przewody z płaszczem TPE dla ekstremalnego mrozu. Z kolei w środowiskach o podwyższonej temperaturze, takich jak hutnictwo czy obróbka szkła, ceramiki i cementu, sprawdzają się przewody wysokotemperaturowe, w tym z płaszczem PUR. W suwnicach z długimi przesuwami istotne jest połączenie odporności na ciepło z trwałą elastycznością w ruchu.

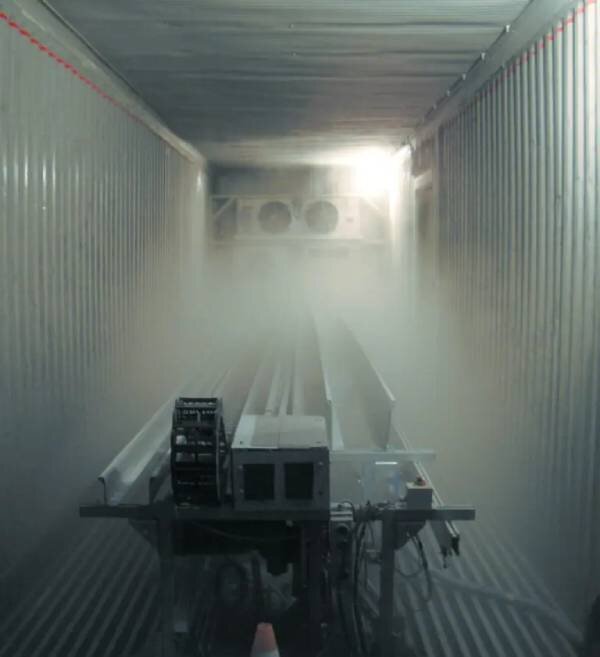

Testy w kontenerze klimatycznym
Igus informuje o prowadzeniu badań nie tylko w klasycznym laboratorium testowym, ale także w specjalnym kontenerze klimatycznym. W tym środowisku przewody chainflex są testowane w ruchu przy temperaturze nawet -40°C, z zachowaniem pełnych warunków montażu w e-prowadnikach. Według producenta w tych próbach potwierdzono możliwość osiągnięcia nawet 400 milionów cykli pracy w rzeczywistych warunkach aplikacyjnych.
Trzy kategorie odporności
Producent wyróżnia trzy niezależnie testowane kategorie odporności przewodów, co ma ułatwiać dobór do sposobu instalacji i warunków pracy:
- Montaż zgodnie z DIN, dla instalacji stałych.
- Ruch zgodnie z DIN, dla przewodów elastycznych.
- E-prowadnik igus, testy w ruchu w warunkach zbliżonych do rzeczywistych.
Właściwości eksploatacyjne i przykłady zastosowań
Według informacji producenta odporność na temperaturę jest uzupełniona cechami istotnymi w eksploatacji:
- redukcja naprężeń wewnętrznych,
- odporność płaszcza na mikropęknięcia,
- brak konieczności smarowania,
- minimalna potrzeba konserwacji.
Projekt przewodów obejmuje cały układ, od konstrukcji żył i splotów zoptymalizowanych pod kątem dynamicznego ruchu, przez płaszcze z tworzyw sztucznych odpornych na zmiany temperatur i promieniowanie UV, po kompatybilność z e-prowadnikami, co umożliwia kompletację komponentów z jednego źródła.
Wskazane w materiałach zastosowania obejmują:
- huty i odlewnie, w tym obszary o temperaturze powyżej 150°C,
- chłodnie i mroźnie, z nieprzerwaną pracą przy -30°C,
- przemysł morski, w warunkach zmiennej temperatury i wysokiej wilgotności,
- sauny przemysłowe i piece, gdzie występuje jednocześnie ciepło i para wodna.
