Symulacja wtrysku dla projektowania form wtryskowych

Symulacja wtrysku dla projektowania form wtryskowych
Wszystkie obszary dotyczące wytwarzania wyprasek z tworzyw sztucznych mogą zyskać na optymalizacji konstrukcji formy oraz parametrów wtrysku. Innowacyjny program symulacji wtrysku dostarczany przez firmę Vero usprawnia pracę projektantów detali, konstruktorów form oraz operatorów wtryskarek. Redukuje koszty i daje możliwość zaprojektowania niezawodnych form wtryskowych przy zachowaniu optymalnych warunków formowania. VISI Flow jest unikalnym narzędziem przeznaczonym do prognozowania, idealnym do analizy zarówno przed i po produkcji oraz do jednoczesnego projektowania wtrysku elementów z tworzyw sztucznych.

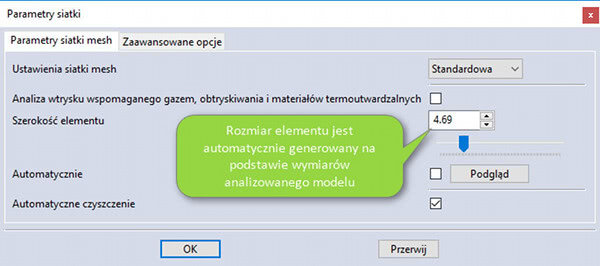

Przed wykonaniem jakiejkolwiek analizy, ważnym jest sprawdzenie poprawności bryły, ponieważ każdy błąd może wpłynąć negatywnie na wyniki obliczeń. W tym celu należy wybrać z górnego paska menu Analiza → Poprawność bryły i wskazać bryłę do zbadania. Jeżeli bryła jest poprawna można przystąpić do analizy wybierając kolejno Flow → Wizard oraz model detalu. Program wykorzystuje siatkę utworzoną z trójkątnych elementów, której parametry możemy ustawić w poniższym oknie dialogowym.

parametry siatki

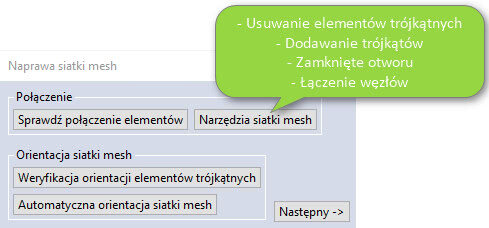

Po zatwierdzeniu pojawia się możliwość sprawdzenia poprawności utworzonej siatki oraz jej edycja, polegająca na usuwaniu i dodawaniu trójkątnych elementów siatki.

elementy siatki

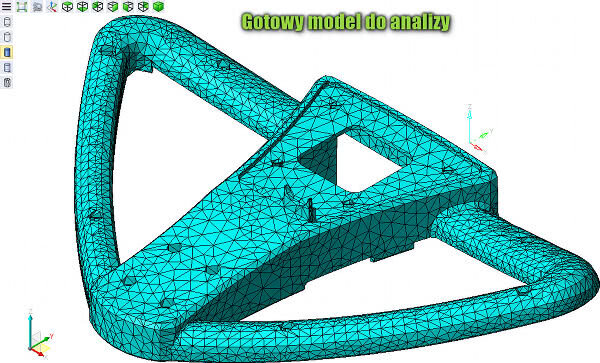

W kolejnym kroku program oblicza grubość ścianek elementu oraz graficznie zaznacza miejsca odbiegające od wartości średniej. Następnie program pyta czy sformatować model, klikamy Tak.

grubość ścianek

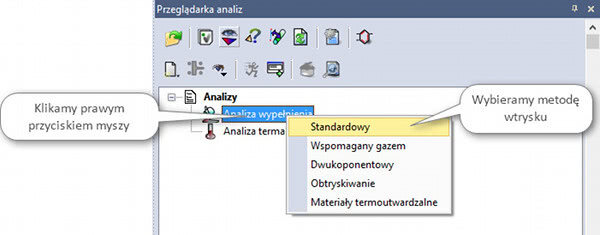

W celu utworzenia analizy wypełnienia postępujemy zgodnie z instrukcjami poniżej.

analiza wypełnienia

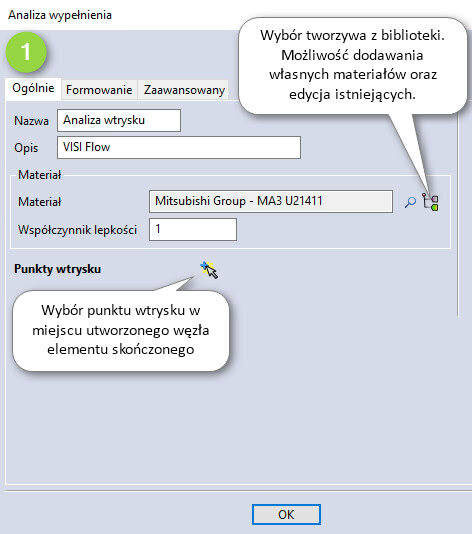

Kolejno definiujemy parametry wtrysku. W zakładce Formowanie ustawiamy wszystkie parametry niezbędne do przeprowadzenia analizy. W zakładce zaawansowany istnieje możliwość definicji wtrysku sekwencyjnego.

analiza wtrysku

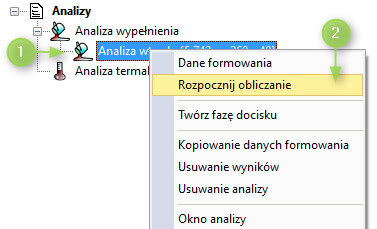

Następnie po zatwierdzeniu odpowiednich parametrów wtrysku należy rozpocząć obliczenia.

analiza wypełnienia

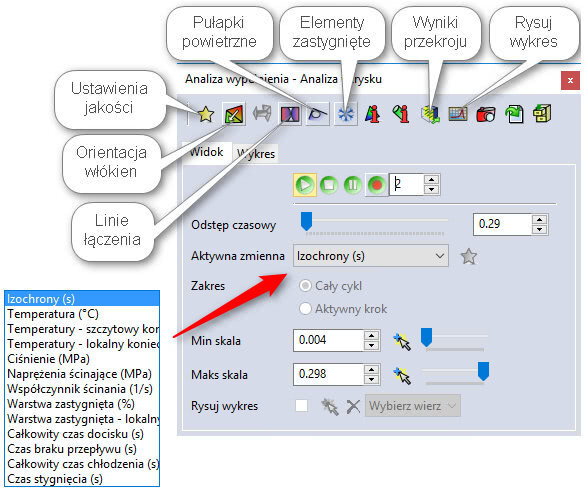

Po ukończeniu obliczeń przez system pod widoczną opcją Rozpocznij obliczanie, pojawi się funkcja Ładuj rezultaty, która służy do analizy cyklu. Dostępne parametry do analizy przedstawiono poniżej.

izochrony

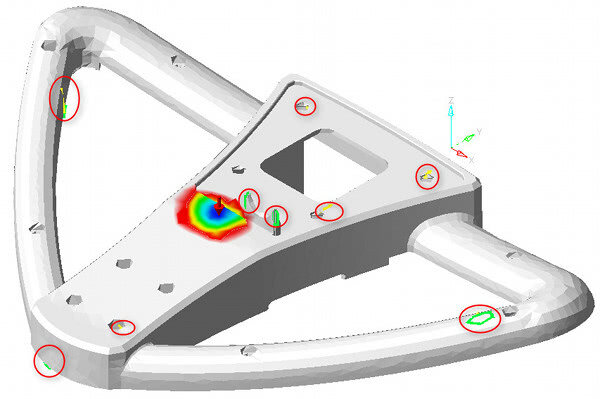

Niżej przedstawiono analizowany model z zaznaczonymi pułapkami powietrznymi oraz liniami łączenia.

pułapki powietrzne

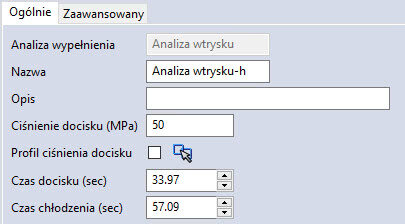

W kolejnym kroku przeprowadzimy analizę fazy docisku, w tym celu należy kliknąć PPM na podpunkt analizy wtrysku i wybrać opcję Twórz fazę docisku. W oknie dialogowym wprowadzamy odpowiednie parametry wg ustalonej technologii wtrysku, po czym zatwierdzamy przyciskiem OK oraz tak jak w poprzednim przypadku rozpoczynamy obliczanie.

faza docisku


Analiza fazy docisku umożliwia zbadanie większej liczby zmiennych widocznych poniżej.

analiza fazy docisku

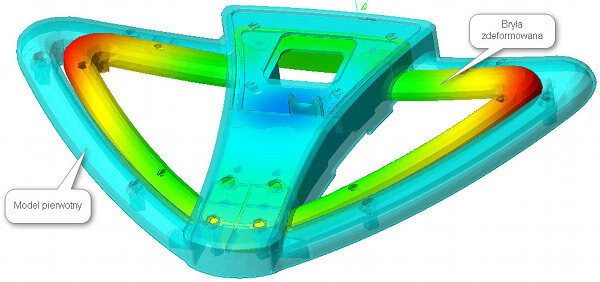

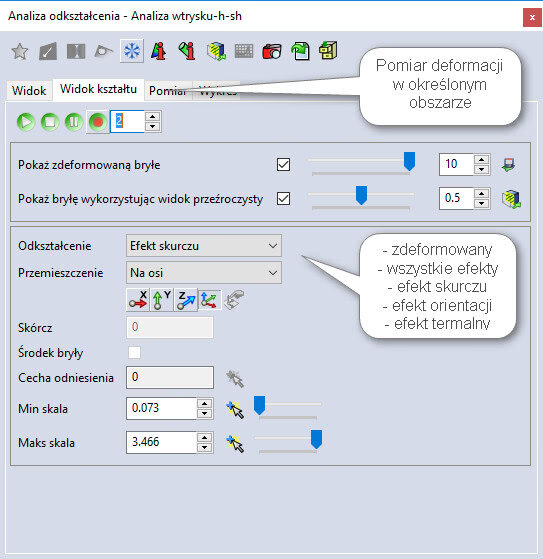

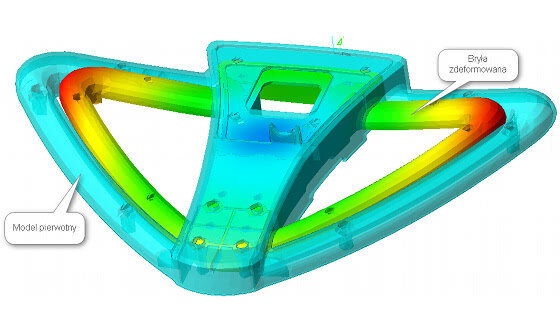

W ostatnim punkcie analizy przeprowadzono analizę fazy odkształceń. W tym celu na utworzonej fazie docisku, kliknięto PPM i wybrano polecenie Twórz fazę odkształcenia i kolejno rozpocznij obliczenia. Poniżej przedstawiono efekty analizy odkształcenia.

faza odkształceń

analiza odkształceń



Źródło: www.visicadcam.pl
