Nuki wprowadziło piątą generację swoich zamków Smart Lock, zachowując firmowy podświetlany pierścień i jednocześnie kompresując mechanikę do wyraźnie mniejszych gabarytów. Około dekadę po prezentacji prototypu na platformie crowdfundingowej, firma z Grazu informuje o ponad milionie użytkowników i ponad 400 000 aktywnych elektronicznych zamków na świecie. Najnowsze modele Smart Lock Pro i Smart Lock Ultra mają kompaktową konstrukcję z całkowicie przeprojektowaną mechaniką. W tym projekcie do elementów prowadzących światło wybrano granulaty Plexiglas firmy Röhm, aby uzyskać zamierzony sygnał wizualny bez zwiększania wymiarów urządzenia.
Podświetlany pierścień jest znakiem rozpoznawczym Nuki od pierwszej generacji produktu. Celem projektu było stworzenie intuicyjnego, jednoznacznego wskazania stanu zamka. „Pytanie, które nami kierowało, brzmiało: Jak intuicyjnie pokazać, czy zamek jest zamknięty, czy otwarty?” – powiedział Alexander Ketter, Head of Operations w Nuki Home Solutions GmbH, wspominając współpracę z wiedeńskim studiem projektowym EOOS. Dodał, że zespół celowo zrezygnował z ikony kłódki i kolorów sygnalizacji świetlnej. Według Kettera czerwień i zieleń mogą być interpretowane różnie w zależności od kontekstu i stanowią problem dla osób z zaburzeniami widzenia barw. Rozwiązaniem był segmentowy pierścień świetlny: pełny okrąg oznacza „zamknięty”, a trzy czwarte okręgu – „otwarty”.

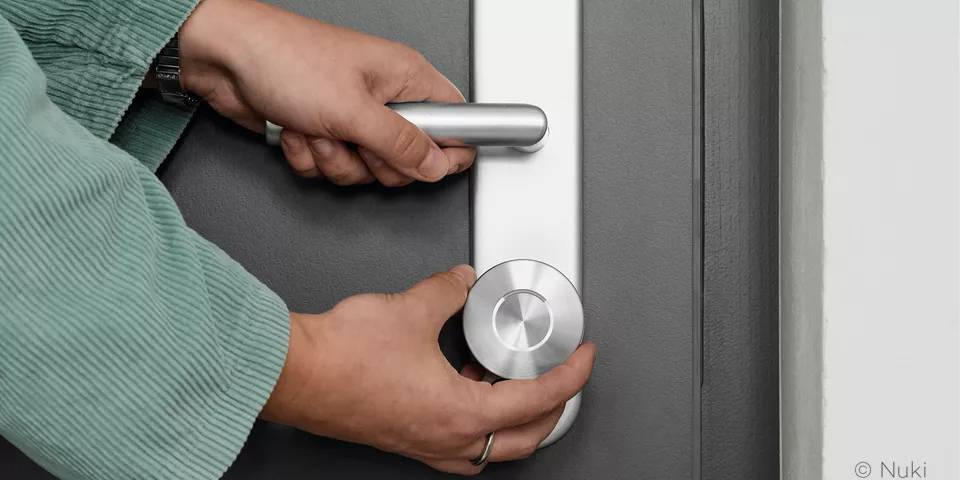

Pierścień świetlny to kluczowy element wzorniczy zamków Smart Lock Nuki. Po odblokowaniu górny segment podświetlanego pierścienia pozostaje wygaszony. Plexiglas Softlight gwarantuje jednorodne rozpraszanie światła.
W odpowiedzi na wymagania akceptacji rynkowej i ograniczenia montażowe, nowe Smart Lock Pro i Smart Lock Ultra zmniejszono do około jednej trzeciej pierwotnych rozmiarów. „Im mniejszy jest elektroniczny zamek do doposażenia i im subtelniej wpisuje się w istniejący system, tym większa akceptacja wśród klientów. Jednak miniaturyzacja znacząco komplikuje projekt i ogranicza możliwości techniczne” – wyjaśnił Ketter. Przeprojektowanie zrealizowała XITEC Engineering GmbH, która zintegrowała mechanikę i napęd w obracającym się cylindrze, rezygnując z wcześniejszej skrzynkowej nadbudowy. „Wnętrze Nuki Smart Lock zawiera około 60 komponentów opracowanych wewnętrznie; żaden nie jest częścią katalogową” – powiedział Andreas Rainer, inżynier i Technical Lead w XITEC. Nowe modele wykorzystują silnik bezszczotkowy dla szybkiej, efektywnej pracy i bardziej zwartego układu.
Integracja prowadzenia światła z kompaktową mechaniką
„Prowadzenie i rozpraszanie światła były dużym wyzwaniem w przeprojektowaniu. Nuki jasno określiło, że firmowy świetlny okrąg musi pozostać” – powiedział Rainer. Podczas zamykania i otwierania cylinder się obraca, a mimo to otwarty segment pierścienia musi pozostać u góry z perspektywy użytkownika. Uzyskanie tego efektu wizualnego w ograniczonej przestrzeni wymagało skierowania światła LED o 90 stopni. Aby pogodzić wymagania optyczne i mechaniczne, zastosowano podejście łączone oraz dwa gatunki Plexiglas o odmiennych właściwościach. „W tym złożonym projekcie Nuki potrzebowało zarówno rozpraszającego światło tworzywa Plexiglas do jednorodnego podświetlenia pierścienia, jak i transparentnej wersji Plexiglas o bardzo wysokiej stabilności mechanicznej, aby elementy prowadzące światło wytrzymywały moment na zębach” – powiedział Christian Bitsch, Senior Market Tech Consulting Manager w jednostce biznesowej Molding Compounds firmy Röhm.
Homogenizacja z dyfuzorem z Plexiglas Softlight
Podświetlenie pierścienia generuje dyfuzor umieszczony nad płytką drukowaną z ośmioma diodami LED ułożonymi w okrąg. Dyfuzor jest wytwarzany z rozpraszającego światło Plexiglas Softlight, wraz z białym reflektorem z tworzywa, w procesie wtrysku dwukomponentowego. Plexiglas Softlight przekształca punktowe źródła diod w miękką, jednorodną emisję i umożliwia kontrolowane odchylenie dzięki obecności cząstek dyfuzyjnych w materiale. „To tworzywo do formowania na dyfuzory daje ogromną swobodę projektowania dla różnego typu aplikacji oświetleniowych, takich jak oświetlenie ambientowe. Warianty w ramach rodziny produktowej są dostępne z różną gęstością cząstek dyfuzyjnych, dla rozpraszania światła w przód i w tył” – doprecyzował Bitsch.

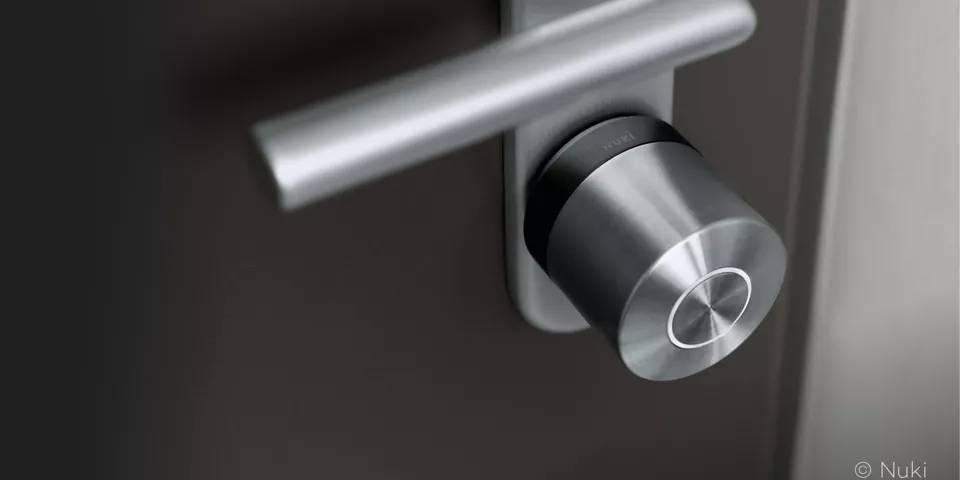

Smart Lock Nuki: pełny pierścień świetlny pokazuje, że drzwi są zamknięte. Dwa komponenty z tworzyw formierskich Plexiglas firmy Röhm umożliwiają ten efekt świetlny w piątej generacji produktu.
Mechaniczna prowadnica światła z Plexiglas Resist
Oddzielny element hybrydowy z przezroczystego Plexiglas Resist z wkładką metalową sprzęga ruch mechaniczny z sygnalizacją optyczną. Zastosowane tworzywo jest modyfikowane udarowo, przy zachowaniu wysokiej jakości prowadzenia światła. „Ten komponent obraca się wraz z zespołem napędowym i musi wytrzymywać bardzo duże obciążenia mechaniczne. Jest zaprojektowany na moment do 5 N·m” – zaznaczył Rainer. Prowadnica światła ma kształt dysku, z cienkim wieńcem w środku, który współpracuje z pierścieniowym otworem obracającego się cylindra. W tym miejscu światło rozproszone przez Plexiglas Softlight staje się dla użytkownika widoczne jako smukły pierścień świetlny.

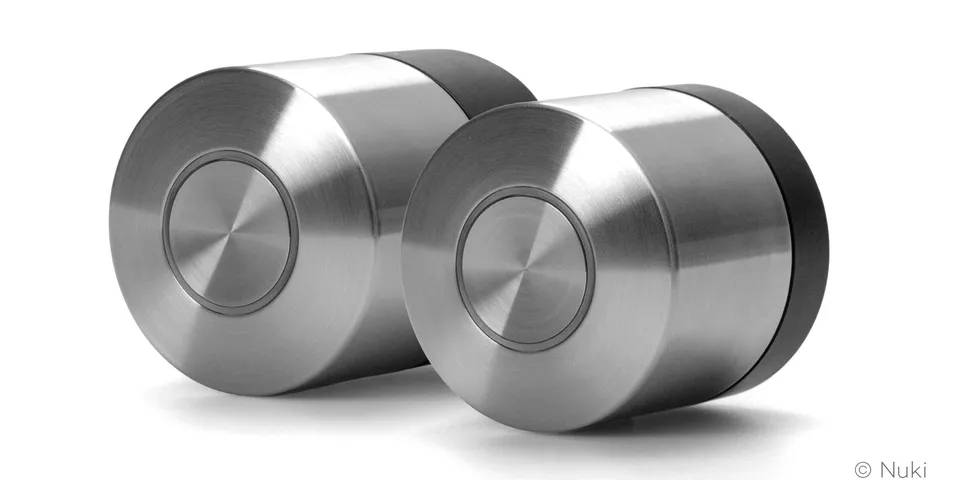

Nuki Smart Lock Pro i mniejszy Nuki Smart Lock Ultra mają prowadnicę światła współpracującą z obracającą się mechaniką i widoczną z zewnątrz jedynie jako wąski pierścień świetlny. Dwa komponenty z tworzyw Plexiglas tworzą li
Prace rozwojowe trwały cztery lata. Nuki Smart Lock Ultra otrzymał wyróżnienie CES Innovation Awards Honoree 2025 w kategorii Smart Home podczas targów technologicznych CES w Las Vegas, za projekt i techniczną integrację mechaniki i optyki w skondensowanej formie.
