Jak uzyskać wskazanie położenia w aplikacji z niestandardowym przełożeniem?

Jak uzyskać wskazanie położenia…

Jednym z najważniejszych wymagań, które stawia się producentom maszyn i urządzeń jest elastyczność, czyli możliwość zmiany parametrów produkcji w wymaganym przez klienta zakresie, przy zachowaniu wysokiej wydajności.

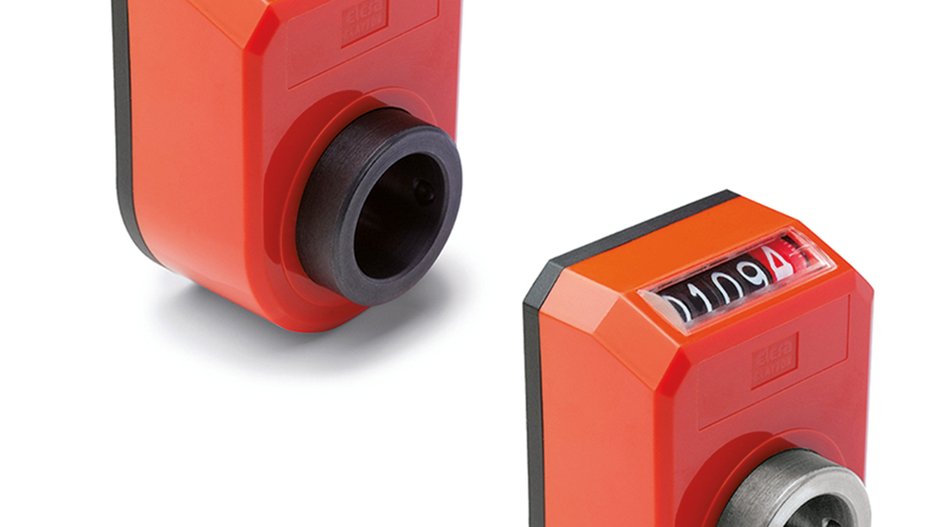

W tym celu urządzenia wyposaża się w różnego rodzaju układy regulacji ręcznej/mechanicznej np. na śrubie trapezowej, kulowej, czy listwie zębatej. Regulacje te najczęściej wymagają opomiarowania, czyli wskazania aktualnego położenia, które można uzyskać za pomocą np. prostej skali liniowej GN 711, lecz dużo lepszym rozwiązaniem przy regulacjach bazujących na napędzie śruba/nakrętka z gwintem trapezowym są cyfrowe wskaźniki położenia serii DD (rys.1)

dd52r
Rys.1. Cyfrowe wskaźniki położenia DD52R

Cyfrowe wskaźniki położenia są dostępne z różnymi przełożeniami, które odpowiadają najbardziej popularnym wartościom skoków gwintu. Przykładowo, mając np. regulację liniową bazującą na śrubie/nakrętce o skoku gwintu 4 mm, dobiera się wskaźnik położenia o przełożeniu 4,0. Dzięki temu, operator patrząc na wskaźnik, będzie widzieć rzeczywistą nastawę/przesunięcie w dziesiątkach milimetra, ponieważ jeden pełny obrót śruby spowoduje przesunięcie o 4,0 mm, co wyświetli się na wskaźniku.

W świecie techniki, regulacja na śrubie/nakrętce to tylko jedna z możliwości. Do innych rozwiązań, które są powszechnie stosowane, należy zaliczyć:

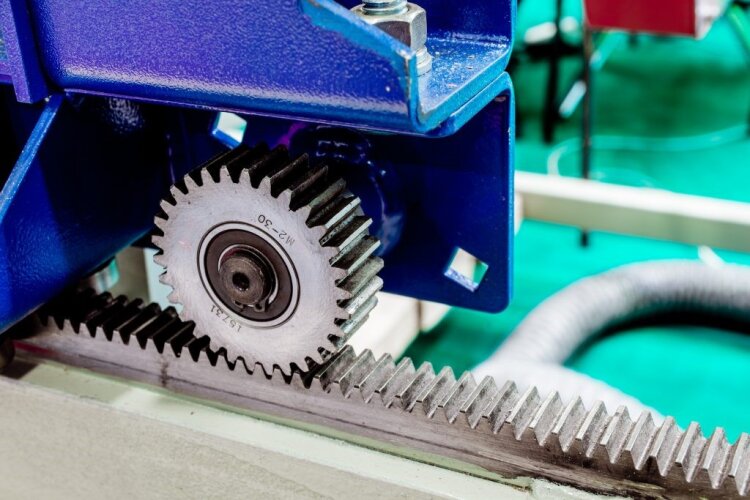

Regulacje na listwie/kole zębatym (rys. 2).

uklad-kolo-listwa-zebata
Rys. 2. Przykład układu koło/listwa zębata

Regulacje/przesuwy poprzez różnego rodzaju przekładnie (rys. 3).

przekladnie

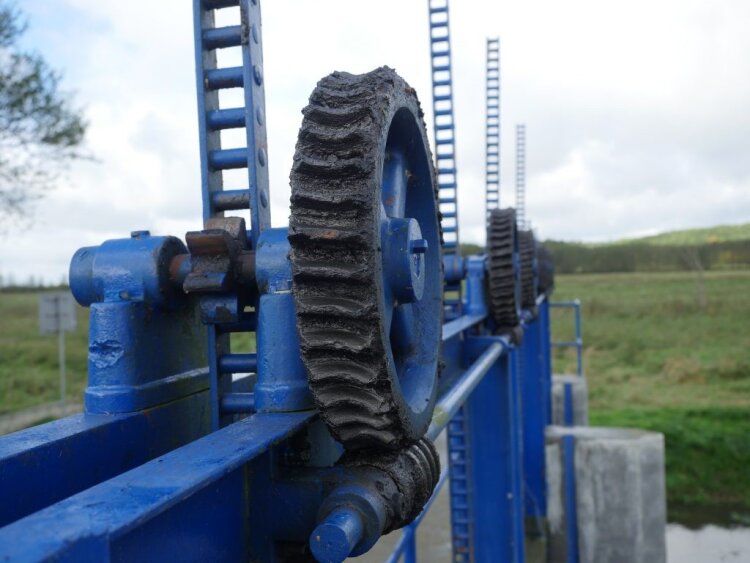

Rys. 3. Przykład wykorzystania przekładni w układzie podnoszenia śluzy

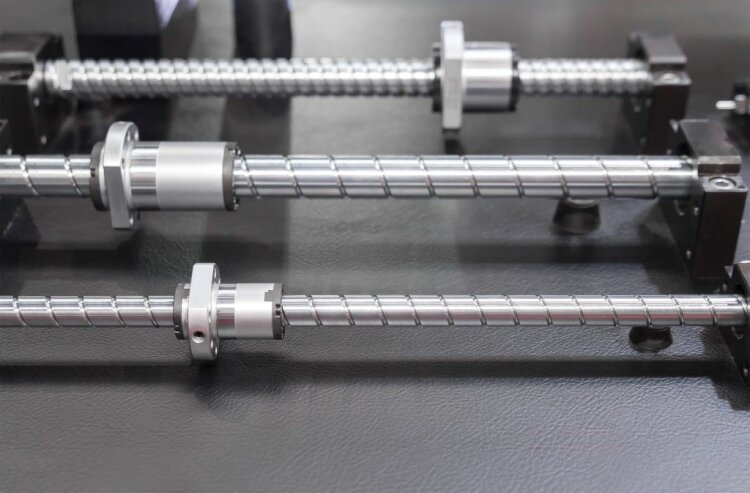

Regulacje na śrubach pociągowych specjalnych (rys. 4).

Precyzyjne śruby pociągowe
Rys.4. Przykłady precyzyjnych śrub pociągowych

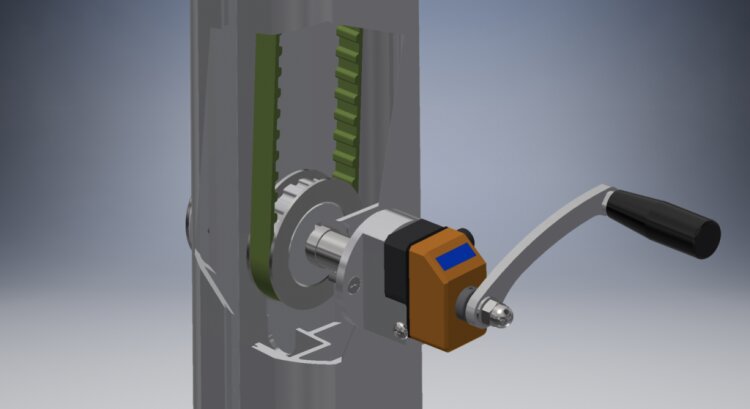

Regulacje na pasku/kole zębatym (rys. 5).

Regulacja wysokości na pasku zębatym
Rys.5. Regulacja wysokości poprzeczki w stojakach do skoku o tyczce

W każdym z powyższych przypadków, zastosowanie standardowych cyfrowych wskaźników położenia byłoby praktycznie niemożliwe, a to ze względu na to, że wskaźniki te mają przełożenia typu: 1; 1,25; 1,5; 2; 2,5; 3; 4; 5 itd. i jest mało prawdopodobne, aby przełożenie odpowiadało rzeczywistej zmianie pozycji po jednym pełnym obrocie wałka napędowego lub śruby.

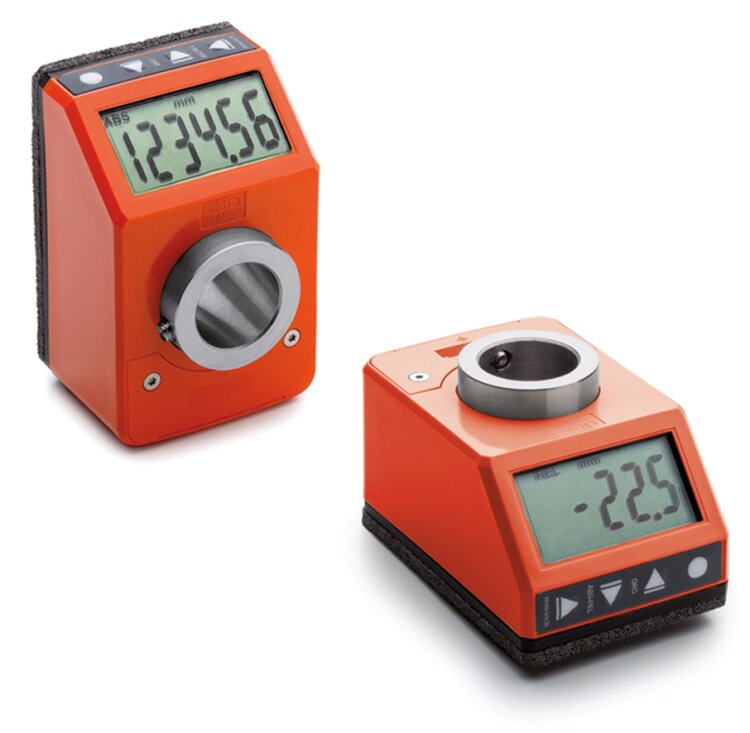

Produktem, który został zaprojektowany do tego typu aplikacji, jest elektroniczny wskaźnik położenia DD51-E oraz DD52R-E (rys. 6). Wskaźniki te programuje się, wykorzystując przyciski na obudowie, a jednym z kluczowych parametrów, który się ustawia jest właśnie przełożenie. Dzięki temu, możliwe jest uzyskanie odczytu rzeczywistego przesunięcia liniowego (w mm, calach) lub kątowego, nawet dla najbardziej skomplikowanych przełożeń.

Wskaźniki położenia DD52R-E
Rys.6. Elektroniczne wskaźniki położenia serii DD52R-E

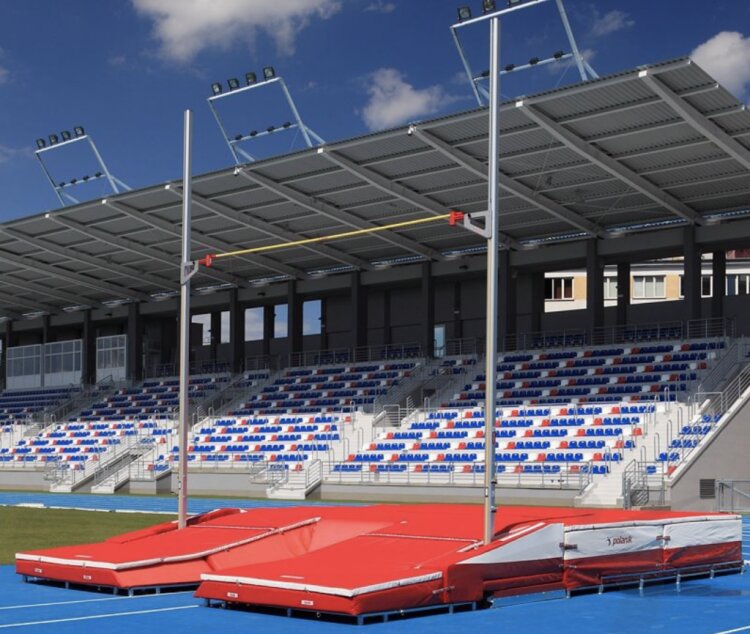

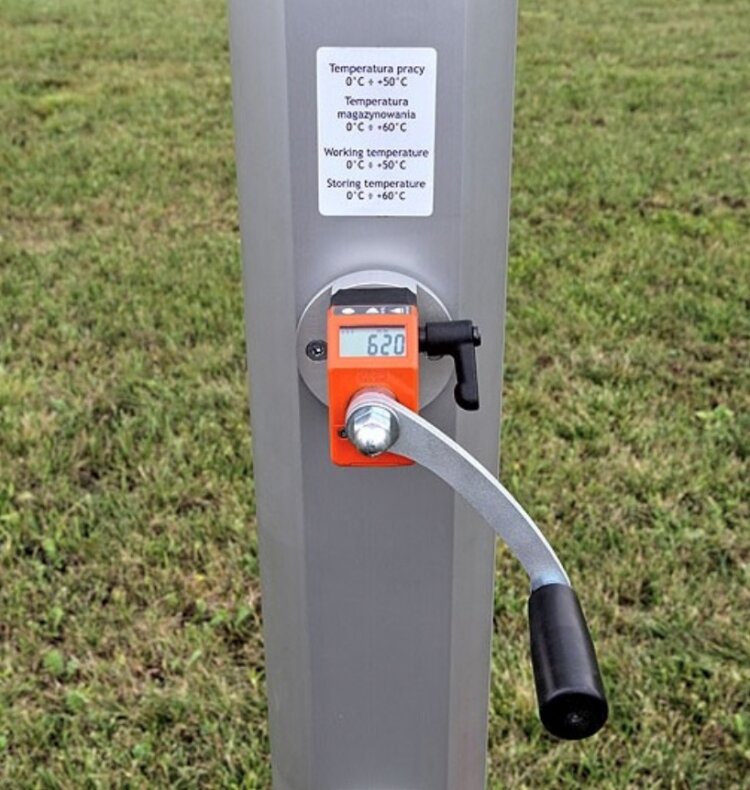

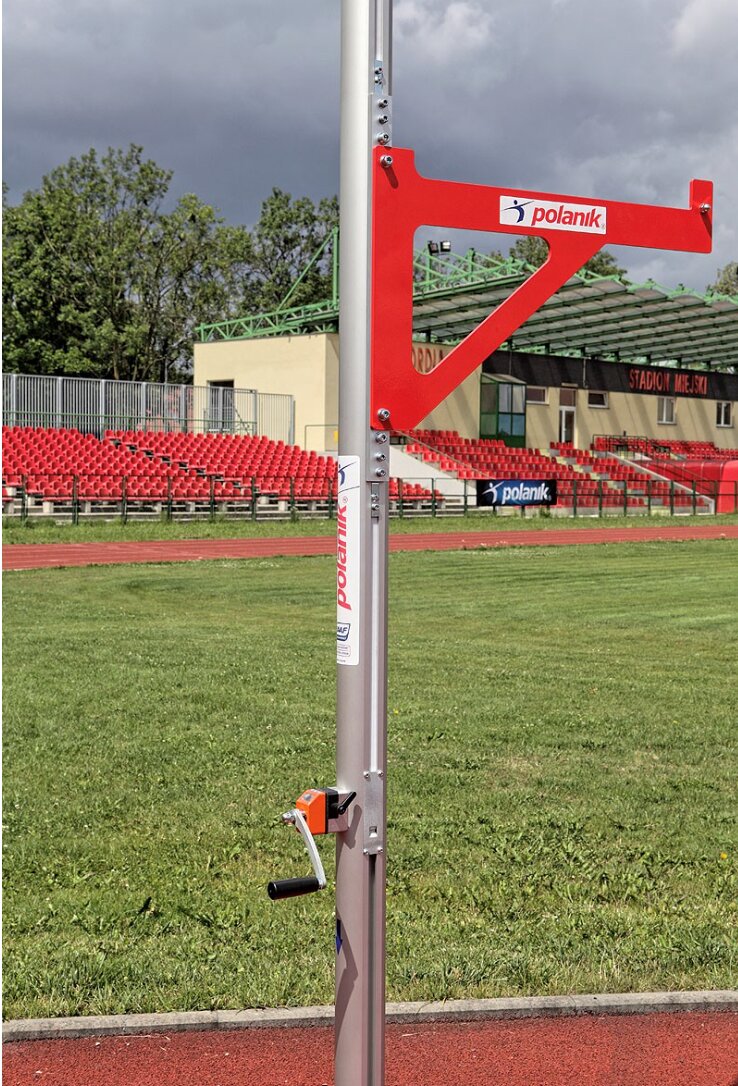

Przykładem zastosowania elektronicznych wskaźników położenia jest wspomniana wcześniej regulacja wysokości poprzeczki w stojakach do skoku o tyczce firmy Polanik (rys. 7).

Zestaw do skoku o tyczce firmy Polanik
Rys.7. Zestaw do skoku o tyczce firmy Polanik
