Producenci opakowań, rozwijając strategie odchudzania butelek, muszą jednocześnie utrzymać ich właściwości użytkowe w coraz bardziej złożonych łańcuchach dystrybucji. Jednym z istotnych zagadnień inżynierskich są zmiany ciśnienia wynikające z różnic wysokości nad poziomem morza pomiędzy miejscem napełniania a miejscem transportu lub sprzedaży. BMT opisało badanie, w którym połączono symulację procesu rozdmuchu z orientacją oraz testy fizyczne, aby przewidywać i ograniczać deformacje butelek PET jeszcze przed wprowadzeniem produktu do łańcucha dostaw. Według firmy takie podejście ma pomóc w ocenie ryzyka zapadania ścianek opakowania bez konieczności nadmiernego przewymiarowywania konstrukcji, co mogłoby pozostawać w sprzeczności z celem redukcji masy opakowania.
Jeżeli produkt zostaje napełniony i zamknięty na dużej wysokości, a następnie trafia na niższy poziom, różnica ciśnień może wywołać wewnątrz szczelnie zamkniętego pojemnika efekt podciśnienia. W praktyce prowadzi to do deformacji objawiających się zapadaniem paneli ścianek, a w skrajnych przypadkach nawet utratą stateczności strukturalnej. Zjawisko to jest znanym czynnikiem w projektowaniu opakowań, jednak jego uwzględnianie może prowadzić do nadmiernie zachowawczych założeń konstrukcyjnych. BMT opracowało więc zintegrowaną metodykę inżynierską do oceny wpływu objętości napełnienia na zachowanie butelki przy zmianach ciśnienia wywołanych wysokością.
Przyjęte podejście zweryfikowano w studium przypadku inspirowanym Mount Everestem. Symulowano scenariusz, w którym butelka została napełniona i zamknięta na szczycie, a następnie przetransportowana do poziomu morza. Jak wyjaśnił Ross Blair, szef działu inżynierii w BMT, „Właściwości użytkowe opakowania muszą być oceniane w całym łańcuchu dystrybucji, a nie tylko w miejscu wytworzenia. Ta praca pokazuje, jak symulacja i badania fizyczne mogą być stosowane łącznie do prognozowania zapadania ścianek wywołanego zmianą wysokości oraz do wspierania bardziej świadomych decyzji projektowych dotyczących opakowań”.

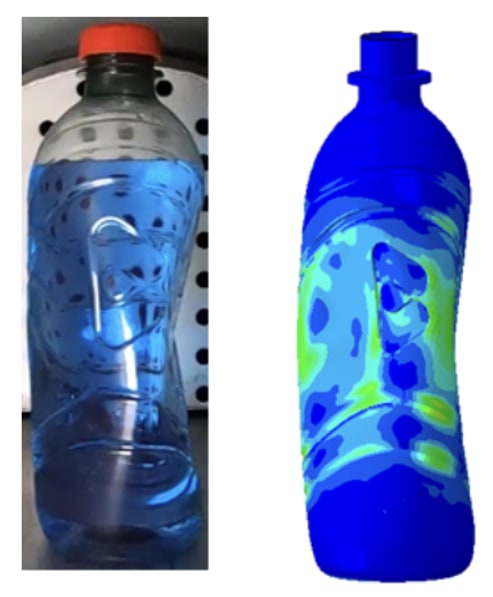

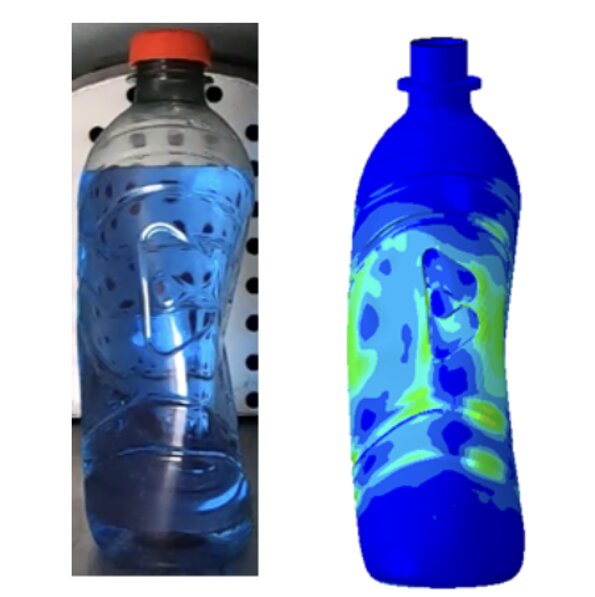

Porównanie wyników symulacji i badań fizycznych wykorzystanych do walidacji metodyki BMT do prognozowania zapadania ścianek butelek PET wywołanego zmianą wysokości
Metodyka badań i warunki testowe
Scenariusz Mount Everestu wygenerował różnicę ciśnień wynoszącą około 680 mbar pomiędzy szczytem a poziomem morza. Pozwoliło to inżynierom przeanalizować wpływ obciążenia związanego ze zmianą wysokości na lekkie opakowania PET. W badaniu zastosowano zaawansowane techniki symulacyjne oraz testy w komorze ciśnieniowej, aby odtworzyć deformację opakowania i porównać przewidywania modelu z wynikami fizycznych prób.
Analiza objęła także wpływ objętości przestrzeni nad lustrem cieczy, czyli headspace, na zachowanie butelki. W tym celu butelki napełniano do różnych poziomów, sprawdzając, jak objętość powietrza nad cieczą wpływa na deformację w warunkach podciśnienia.
Wpływ objętości napełnienia
Wyniki wskazują na nieliniową zależność pomiędzy objętością napełnienia a ciśnieniem potrzebnym do zainicjowania utraty stateczności. Wraz ze wzrostem poziomu napełnienia próg podciśnienia prowadzący do zapadania rósł w sposób nieproporcjonalnie wysoki. Najlepsze wyniki ogólne uzyskano przy napełnieniu na poziomie 97%, które ograniczyło maksymalne ugięcie ściany bocznej, a jednocześnie zredukowało całkowity spadek objętości butelki do około 1,2%.
Ciśnienie powodujące utratę stateczności przy różnych objętościach napełnienia
Ogólnie wyniki pokazują, że ograniczenie przestrzeni nad cieczą zmniejsza deformację i wyraźnie zwiększa ciśnienie wymagane do wywołania strukturalnego zapadnięcia butelki. Metodyka umożliwia producentom ilościowe określenie kompromisu pomiędzy zwiększeniem objętości napełnienia a redukcją masy butelki. BMT zwraca uwagę, że większa objętość napełnienia może poprawiać właściwości użytkowe opakowania, ale jednocześnie może podnosić koszt produktu, co pozwala zespołom projektowym szukać optymalnej równowagi między parametrami użytkowymi a kosztami.
Zależność pomiędzy ciśnieniem podciśnienia a spadkiem objętości butelki dla różnych objętości napełnienia
Znaczenie dla projektowania opakowań
Badanie wskazuje, że zwiększenie objętości napełnienia jest tylko jednym z możliwych sposobów poprawy odporności opakowania na zapadanie ścianek. Z przedstawionych wniosków wynika również, że istotną rolę mogą odgrywać rozkład grubości materiału, warunki procesu rozdmuchu z orientacją oraz konstrukcja samej butelki. Oznacza to, że ocena odporności lekkich opakowań PET na obciążenia wynikające ze zmian wysokości może wymagać równoczesnego uwzględnienia parametrów materiałowych, przetwórczych i konstrukcyjnych.
