W maszynach do formowania rotacyjnego niezawodność układu produkcyjnego zależy nie tylko od grzania, chłodzenia i sterowania, ale także od sposobu prowadzenia przewodów i węży. Elementy te pracują w ruchu, w podwyższonej temperaturze i w środowisku zapylenia, co przy długich cyklach i pracy wielozmianowej szybko weryfikuje jakość konstrukcji. Firma Orex projektuje swoje maszyny do rotomouldingu z założeniem minimalizacji ryzyka awarii instalacji oraz zapewnienia przewidywalnego serwisu. Kluczowym komponentem są gotowe systemy readychain z zamkniętym prowadnikiem kablowym R4, które porządkują i zabezpieczają infrastrukturę zasilania i sygnałów.
Formowanie rotacyjne jest procesem długocyklowym, z powtarzalnymi fazami technologii, w których maszyna pracuje intensywnie, często w trybie ciągłym. Wymusza to stałe obciążenie podsystemów ruchu, takich jak osie obrotu, mechanizmy przesuwu, elementy automatyki oraz zasilania. W takich warunkach okablowanie narażone jest na ciągły i powtarzalny ruch, zmęczenie materiału, podwyższoną temperaturę w strefach procesu, zapylenie, zabrudzenia oraz naprężenia wynikające ze zmian kierunku i dynamiki ruchu. Każde uszkodzenie przewodu sterowniczego, serwo lub sygnałowego może skutkować zatrzymaniem cyklu i przestojem produkcji, dlatego prowadzenie przewodów w rotomouldingu staje się elementem krytycznym z punktu widzenia dostępności maszyny i kosztów eksploatacji.
Specyfika pracy maszyn do formowania rotacyjnego
Formowanie rotacyjne wykorzystuje cykle, w których forma jest ogrzewana, chłodzona i obracana wokół jednej lub kilku osi. Utrzymanie stabilnych parametrów tego procesu wymaga nie tylko precyzyjnej automatyki, ale także niezawodnego doprowadzenia energii, mediów i sygnałów do ruchomych podzespołów. Okablowanie oraz węże muszą znosić wielokrotnie powtarzające się ugięcia i skręty, a jednocześnie pracować w strefach o podwyższonej temperaturze i w otoczeniu pyłów procesowych.
W takich warunkach standardowe rozwiązania prowadzenia przewodów, dobierane wyłącznie na poziomie pojedynczych komponentów, szybko ujawniają swoje ograniczenia. Niekontrolowane trasy kablowe, brak stabilnego podparcia, przypadkowe załamania i przetarcia przewodów zwiększają prawdopodobieństwo awarii. Skutki to przerwy w produkcji, konieczność interwencji serwisu oraz ryzyko uszkodzenia innych elementów systemu, jeśli dojdzie do nagłego zatrzymania maszyny.
Automatyzacja i rola niezawodnej infrastruktury przewodów
Orex jest producentem maszyn do formowania rotacyjnego z siedzibą w Polsce i zakładem w Chybiu. Firma projektuje i buduje instalacje w oparciu o automatyzację procesu oraz indywidualne podejście do każdego projektu, przy czym maszyny pracują u klientów na różnych rynkach międzynarodowych. W takim modelu działalności niezawodność instalacji w ruchu przekłada się bezpośrednio na jakość wyrobów końcowych, terminowość uruchomień, poziom kosztów gwarancyjnych oraz postrzeganie marki przez użytkowników.
Kluczowe dla bezpieczeństwa i stabilności pracy są strefy, w których prowadzone są przewody oraz węże związane z napędami i sterowaniem osi, sygnałami z czujników i enkoderów, elementami pneumatyki oraz osprzętem automatyki, monitoringu i integracji systemowej. Zastosowanie podejścia systemowego, a nie selekcji pojedynczych elementów, ma na celu ograniczenie ryzyka przestojów wynikających z awarii tych instalacji.
System readychain igus z zamkniętym prowadnikiem R4

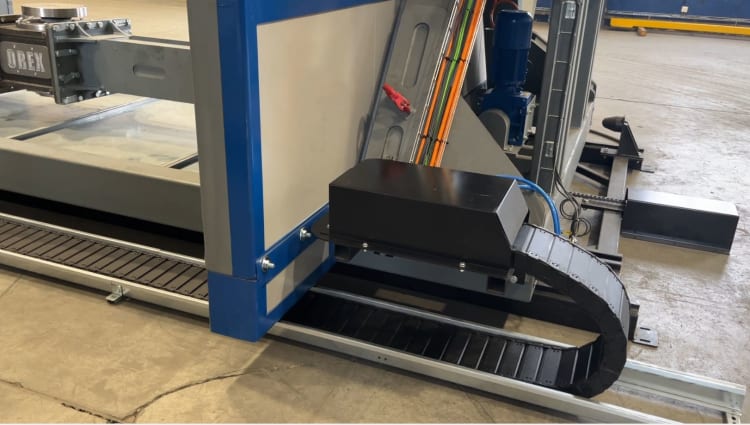

W maszynach Orex stosowane są m.in. systemy readychain firmy igus, które integrują prowadnik kablowy oraz przewody dobrane do pracy w ruchu, wraz z osprzętem montażowym. Istotnym elementem tej koncepcji są zamknięte prowadniki kablowe R4, tzw. e-tuby, zaprojektowane do ochrony przewodów w środowisku zanieczyszczeń i pyłu. Rozwiązanie to zapewnia uporządkowaną trasę kablową, ogranicza ryzyko plątania się przewodów oraz przypadkowych przetarć, a także podnosi stabilność prowadzenia podczas długich cykli pracy.
Z punktu widzenia obsługi serwisowej zamknięta konstrukcja prowadnika ułatwia kontrolę stanu instalacji, a modułowa budowa pozwala na wprowadzanie zmian i modernizacji bez konieczności przebudowy całej maszyny. Możliwe jest dodanie kolejnych przewodów lub węży, gdy pojawia się potrzeba rozbudowy funkcjonalności, na przykład w związku z nowymi wymaganiami procesowymi lub integracją dodatkowych systemów pomiarowych i automatyki.
Ważnym założeniem konstrukcyjnym jest traktowanie całej ścieżki energii i sygnałów jako jednego układu. Prowadnik, przewody serwo, przewody enkoderowe oraz komponenty pneumatyczne dobierane są pod kątem warunków ruchu i środowiska pracy, tak aby minimalizować naprężenia mechaniczne oraz wpływ temperatury i zanieczyszczeń na trwałość instalacji.
Efekty zastosowania rozwiązań projektowanych do ruchu
Stosowanie systemów przeznaczonych do pracy w ruchu przynosi wymierne rezultaty zarówno po stronie producenta maszyn, jak i użytkownika końcowego. Dla dostawcy urządzeń oznacza to mniejszą liczbę awarii instalacji w fazie rozruchu i w trakcie eksploatacji, możliwość standaryzacji rozwiązań między różnymi projektami, skrócenie czasu montażu i uruchomienia oraz ograniczenie ryzyka reklamacji i kosztów związanych z gwarancją.
Z perspektywy użytkownika końcowego korzyści obejmują wyższą dostępność maszyn, mniejsze prawdopodobieństwo przestojów związanych z uszkodzeniami przewodów, szybszy i prostszy serwis, a także bardziej przewidywalne koszty utrzymania ruchu. Stabilne prowadzenie przewodów i węży pozwala lepiej planować prace serwisowe, zamiast reagować dopiero na wystąpienie awarii.
Przygotowanie na rozbudowę i digitalizację
Orex wskazuje na dalszy kierunek rozwoju swoich rozwiązań w obszarach zdalnego monitoringu, diagnostyki, integracji systemowej oraz wykorzystania narzędzi analitycznych. Takie podejście wiąże się z rosnącą liczbą sygnałów, czujników i elementów automatyki, co zwiększa znaczenie właściwie zaprojektowanego systemu prowadzenia przewodów. Modułowa budowa prowadników oraz zastosowanie gotowych systemów okablowania wspierają takie modernizacje, umożliwiając dodawanie kolejnych przewodów przy ograniczonym czasie modyfikacji i niższych kosztach dostosowania instalacji.
W maszynach przeznaczonych do pracy w procesach zautomatyzowanych infrastruktura przewodów i węży staje się jednym z elementów decydujących o niezawodności całego systemu. Rozwiązania zastosowane przez Orex pokazują, że zastosowanie zamkniętych prowadników R4 oraz systemów readychain może ustabilizować pracę instalacji, ograniczyć ryzyko nieplanowanych przestojów i ułatwić planowanie serwisu.
