Jak zamocować osłonę zgodnie z Dyrektywą Maszynową?

Dla uchwytu PPR minimalna szczelina pomiędzy płaszczyzną profilu, a panelem wynosi 7,5 mm. Minimalna odległość D pomiędzy strukturą zabudowy a strefą niebezpieczną według wspomnianej normy to zaledwie 20 mm. Z kolei dla uchwytu PC minimalna szczelina pod osłoną jest równa 18mm, zatem odległość D w tym przypadku powinna być równa przynajmniej 120mm (rys. 5). Są to parametry, których konstruktor musi bezwzględnie przestrzegać.

Stosując się do powyższych wytycznych mamy gwarancję spełnienia wymogów norm bezpieczeństwa. Należy pamiętać, że używając gotowych elementów, nie tracimy czasu na ich projektowanie, wytwarzanie, sprawdzanie zgodności z obowiązującymi przepisami itp., tym samym redukujemy niepotrzebne koszty. Jednocześnie produkty te są banalnie proste w montażu i przeznaczone do seryjnych zastosowań. Oba zaprezentowane uchwyty osłon znajdą szerokie zastosowanie w wielu branżach, a ze względu na użyte materiały (wzmocniony włóknem szklanym technopolimer na bazie poliamidu, a w przypadku PPR dodatkowo stal nierdzewna) cechują się wysoką odpornością na czynniki zewnętrzne.

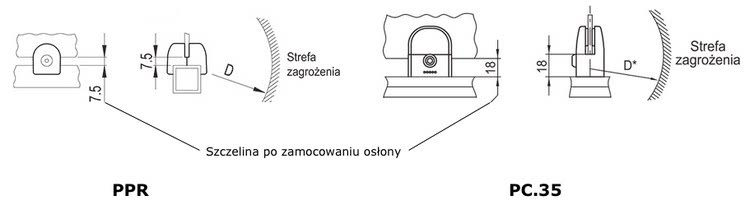

Odległość bezpieczna

Rys. 5. Odległość bezpieczna D dla uchwytów osłon PPR i PC (wg ISO 13857)


Źródło: Elesa+Ganter Polska
